路由&NAT
路由&NAT
需求描述如下：

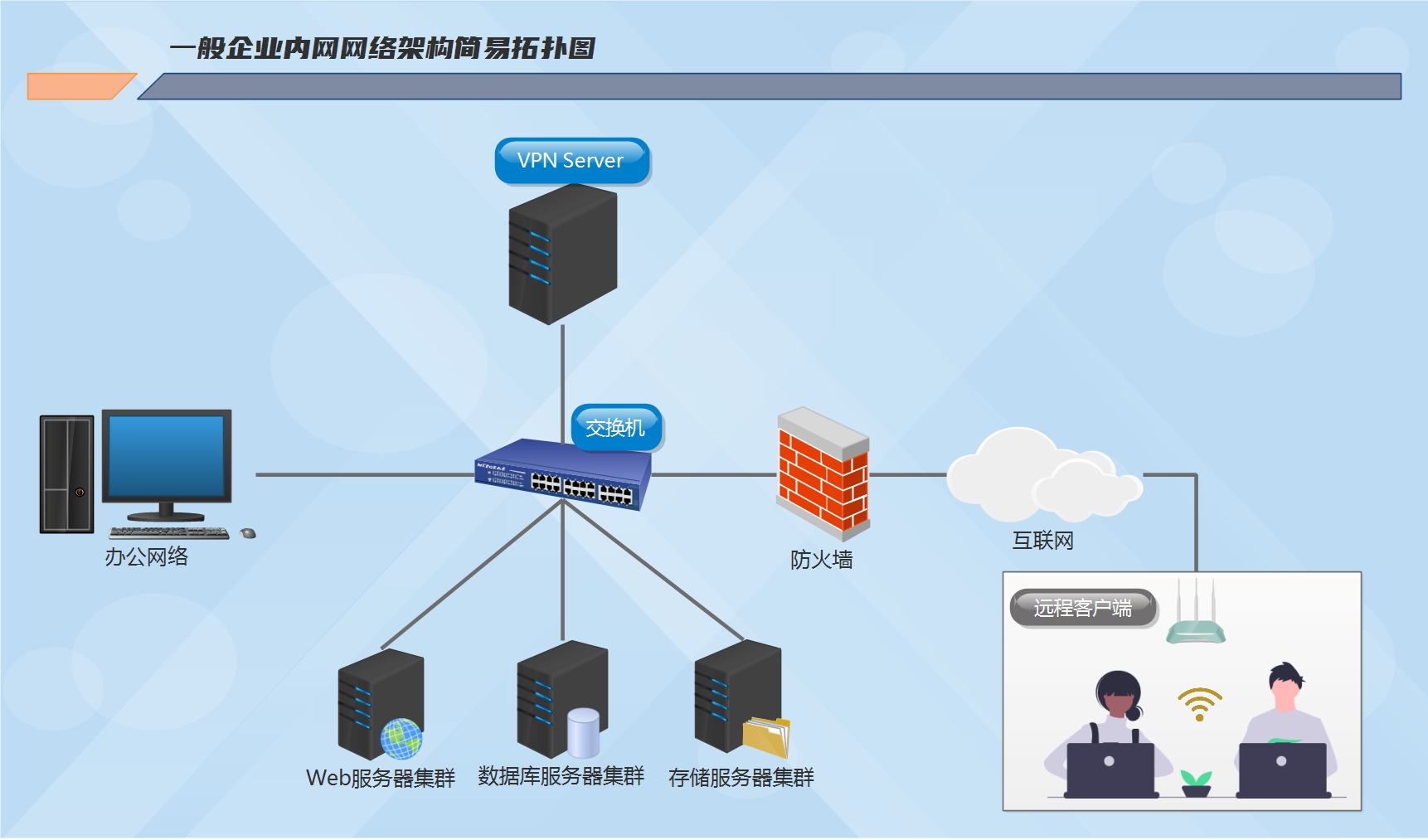

- 假如您将 Linuxcc SSLVPN Web-GUI 管理系统部署在企业内部，而企业内部有 N 个网络，例如下面表格中的规划：
| 业务规划 | IP 地址 |
|---|---|
| 数据库服务器集群 | 172.16.10.0/24 |
| Web 服务器集群 | 172.16.20.0/24 |
| 存储服务器集群 | 172.16.30.0/24 |
| 办公网 | 172.16.100.0/24 |
那么您将如何实现 vpn 客户端成功拨入后可以访问这些网络呢，请您参考下面配置来添加静态路由以及 NAT 的配置！
开启路由转发
提示
默认安装后已经添加了路由转发，您需要使用sysctl -p命令确认是否开启，没有开启再使用下面指令开启路由转发功能。
检查命令（我这边是开启的，能看到 net.ipv4.ip_forward = 1 表示开启成功）
[root@OPS ~]# sysctl -p
net.ipv4.ip_forward = 1开启路由转发指令
echo "1" > /proc/sys/net/ipv4/ip_forward
echo 'net.ipv4.ip_forward = 1' >> /etc/sysctl.conf
sysctl -p测试路由
提示
需要在 VPN 服务端测试看是否可以访问10.0.10.1，这个地址是VPN服务器tun0接口的IP地址。
[root@OPS ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 192.168.1.1 0.0.0.0 UG 100 0 0 enp3s0
10.0.10.0 172.30.0.2 255.255.255.0 UG 0 0 0 br-c2d468787eea
[root@OPS ~]# ping 10.0.10.1
PING 10.0.10.1 (10.0.10.1) 56(84) bytes of data.
64 bytes from 10.0.10.1: icmp_seq=1 ttl=64 time=0.086 ms
64 bytes from 10.0.10.1: icmp_seq=2 ttl=64 time=0.057 ms
64 bytes from 10.0.10.1: icmp_seq=3 ttl=64 time=0.057 ms
64 bytes from 10.0.10.1: icmp_seq=4 ttl=64 time=0.056 ms提示
添加静态路由指令：route add -net 10.0.10.0/24 gw 172.30.0.2
配置 NAT
注意
无论是哪一种防火墙，只需用一个即可，CentOS8/Anolis8 使用 firewalld，Debian/Ubuntu Server 使用 iptables即可

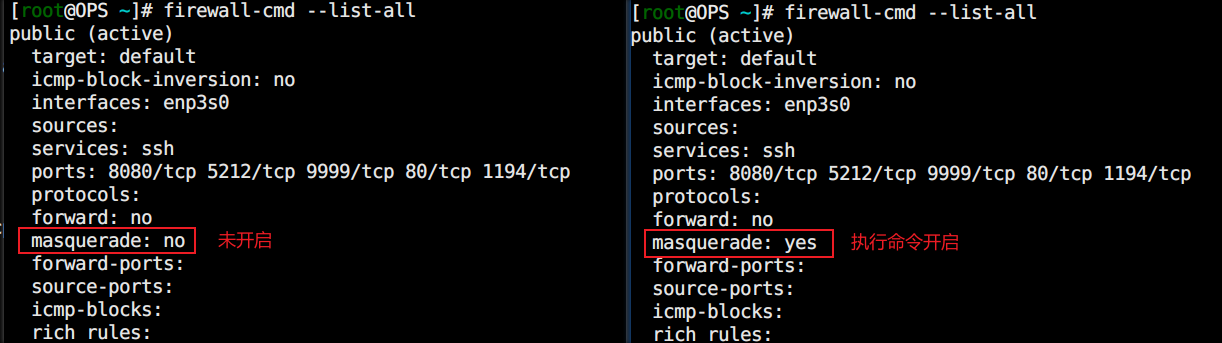

- firewalld 防火墙
firewall-cmd --add-masquerade
firewall-cmd --add-masquerade --permanent
- iptables 防火墙（核心配置就是第 4 行，这里是 ubuntu24.04 系统测试）其它系统请酌情修改。
# 安装iptables
apt install -y iptables iptables-persistent
# 开启VPN虚拟地址段的伪装
iptables -t nat -A POSTROUTING -s 10.0.10.0/24 -o eth0 -j MASQUERADE
# 如果FORWARD链的默认规则是DROP，则需要配置一下转发，使用下面2条指令
iptables -A FORWARD -i tun0 -o eth0 -j ACCEPT
sudo iptables -A FORWARD -i eth0 -o tun0 -m state --state RELATED,ESTABLISHED -j ACCEPT
# 持久化保存配置
netfilter-persistent save注意
1、eth0 是出接口网卡的名称，请根据实际情况调整修改，千万别照抄哦。

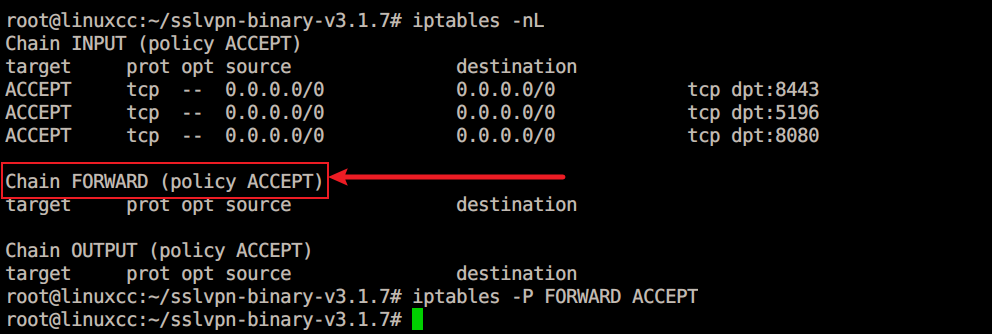

2、如果是Docker方式部署，请确认FORWARD链的默认规则，如果是DROP，那么您需要修改成ACCEPT。
查看命令
iptables -nL
修改命令
# 修改 FORWARD 链的默认规则命令
iptables -P FORWARD ACCEPT
# 持久化保存配置
netfilter-persistent save阿里云的一篇 NAT 文章：查看

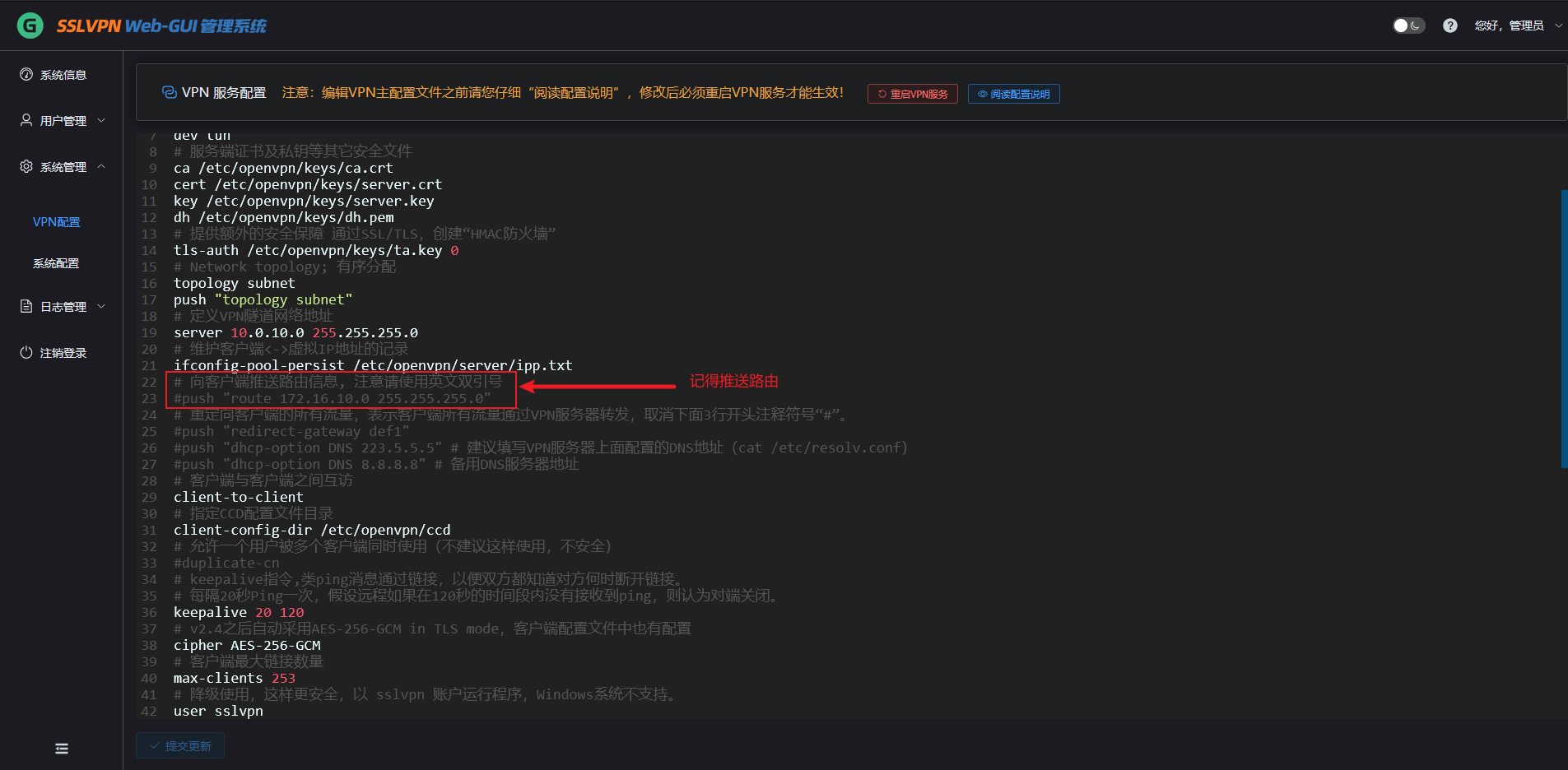

推送路由给客户端
- 请修改 VPN 主配置文件，加入下面的路由信息
push "route 172.16.10.0 255.255.255.0"
push "route 172.16.20.0 255.255.255.0"
push "route 172.16.30.0 255.255.255.0"
push "route 172.16.100.0 255.255.255.0"
提示
记得重启 VPN 服务后才能生效，重启完成可以在客户端测试是否可以正常访问。
